Adobe Premiere™、Apple Final Cut Pro™、 Grass Valley EDIUS™等の映像編集ワークステーションがSANストレ—ジを共有。 各ワークステーションがSANストレージをローカルディスクのようにマウントし、共有されたプロジェクトと素材データをダイレクトにアクセス。
CLASTOR2100-MSはクライアントからの同時アクセスと効率的なデータ転送を可能にし、標準搭載の10GbE x 2の大容量ネットワークインターフェースにより、創造性と効率性を実現するデジタルメディアパイプラインをクリエイターに提供します。
ネットワーク上のワークステーションがCLASTOR2100-MSに接続されたSANストレージにアクセスし、映像素材のインジェストからカラーコレクション、オフライン、オンライン編集、エンコーディング等一連の映像編集ワークフローをデータコピー無しに実行することができます。また、総てのプロジェクトメンバーがストレージを共有し、CG/VFX制作を迅速に行なうことができ、効率良い制作ワークフローが実現します。
高速インターフェースとバンド帯域割当機能 柔軟なストレージ構成と拡張性
SANゲートウェイ ( アクティブ-アクティブクラスター ) 高速SANファイル共有の実現
CLASTOR2100-MSは10GbNICポートが2本実装され、2本の10Gbネットワークを仮想化し１本にすることで、複数のデータストリームに対して高い転送性能を発揮します。
また、ネットワークのバンド帯域幅を各メンバーに任意の幅で割り振ることができます。高速データ転送が必要なメンバーには高い帯域幅を割当て、比較的低速なデータ転送や、転送時間に制約のないワークステーションには上限設定と、確保する下限値を設定できます。このバンド帯域割当機能により、あるワークステーションが総バンド帯域の大半を偶然占有し、他のワークステーションの業務を阻害する問題を解消します。ファイルサーバーやUSBディスクをベースにワークフローを構成すれば、長時間のデータ転送を避けることができません。例えば、600GBの映像データをファイルサーバーに転送するには、1GbEネットワークで上り下りで4時間以上、USBディスクでも同等の時間を要します。加えて、複数のクリエイターが同時にファイルにアクセスすることができません。CLASTOR2100-MSは既存のネットワーク環境を使用して、制作ワークフローでのプロジェクトデータ、素材データをワークステーション間で共有し、高速同時アクセスを可能にします。CLASTOR2100-MSは長時間のデータ転送を無くし、複数のクリエイターによる創造的で、効率的なコラボレーションを実現します。
CLASTOR2100-MSには２種類のストレージ構成を
接続することが可能です。1.内蔵の6Gbx4 SASのインターフェースを持つRAID コントローラーに外部ストレージを接続する方法(図1)
2. 8Gb FCのインターフェースを持つHBAに外部RAID コントローラー搭載のSANストレージを接続するスケー ラブルな構成とする方法(図2)
更に、CLASTOR2100-MSはストレージ筐体に追加ドライブを増設することで、最大で244TBまでストレージ容量を拡張することができます。また、FC SANストレージの場合、SANスイッチを採用することで、数百テラバイトのストレージ環境を構築し、SAN共有ストレージとすることが可能です。
SANゲートウェイ ( アクティブ-アクティブクラスター )
複数台のCLASTOR2100-MSにより、アクティブ-アクティブ・クラスタ型SANゲートウェイを構成することが可能です。クラスター構成によりクライアントサービスの負荷バランスと、サーバーフェイルオーバー機能により、ミッションクリティカルな業務フローに高い耐障害性を付加します。
図3は、SANストレージとCLASTOR2100-MS 2台により、クライアントからのSANボリュームへのアクセスをダイナミックに分散するロードバランスを表します。SANへのクライアントアクセスは、より負荷の少ないゲートウェイを介して実行されます。

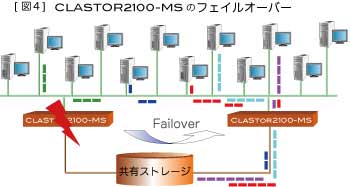

図4は、CLASTOR2100-MSに障害が発生し、LANクライアント- SANボリューム間で転送されているデータストリームが、他のCLASTOR2100-MSにリダイレクトされ継続されるサーバーフェイルオーバーを表します。
CLASTOR2100-MSに実装されているmetaSAN はSAN共有ボリュームを管理します。LANクライアントはCLASTOR2100-MSをSANネットワークへのゲートウェイとして、SAN共有ボリュームをローカルディスクのようにマウントし、ファイルに対しブロックレベルでアクセスすることが可能です。また、metaSAN/metaLANは独自のトポロジーにより、複数ストリームを効率的に高速転送し、ワークフローの高い生産性を実現します。
CLASTOR2100-MSはSANファイル共有マネージメントミドルウェアmetaSANを実装し、6台分のmetaLANクライアントライセンスがバンドルされています。
